Remplacer un disque dur dans un RAID avec mdadm

Ce guide montre comment retirer un disque failed d’un RAID1 Linux et le remplacer par un nouveau disque à chaud.

Attention

Faites bien attention à ce que vous faites, certaines commandes peuvent rendre votre système non fonctionnel. N’utilisez ces commandes qu’après avoir bien compris leur fonctionnement.

1. Contexte

Mon disque /dev/sdb est défaillant (SMART remonte de nombreuses erreurs, état « Disk Failing »). Je choisis de le changer par prévention.

Les disques /dev/sda et /dev/sdb forment 2 RAID1, /dev/md0 et /dev/md1 :

/dev/sda2 + /dev/sdb2 = /dev/md0
/dev/sda3 + /dev/sdb3 = /dev/md1

Voici l’arborescence avec lsblk :

lsblk
sda             8:0    0 223.6G  0 disk
├─sda1          8:1    0     1M  0 part
├─sda2          8:2    0     1G  0 part
│ └─md0         9:0    0  1022M  0 raid1
│   └─md0p1   259:5    0  1020M  0 part  /boot
└─sda3          8:3    0   220G  0 part
  └─md1         9:1    0 219.9G  0 raid1
    └─md1p1   259:6    0 219.9G  0 part  /
sdb             8:16   0 232.9G  0 disk
├─sdb1          8:17   0     1M  0 part
├─sdb2          8:18   0     1G  0 part
│ └─md0         9:0    0  1022M  0 raid1
│   └─md0p1   259:5    0  1020M  0 part  /boot
└─sdb3          8:19   0   220G  0 part
  └─md1         9:1    0 219.9G  0 raid1
    └─md1p1   259:6    0 219.9G  0 part  /

2. Retirer le disque du RAID

On marque d’abord le disque comme failed, dans les deux RAID :

mdadm --manage /dev/md0 --fail /dev/sdb2
mdadm --manage /dev/md1 --fail /dev/sdb3

On vérifie que le disque est bien marqué comme failed :

cat /proc/mdstat
md1 : active raid1 sda3[1] sdb3[2](F)
      230554624 blocks super 1.2 [2/1] [U_]

md0 : active raid1 sda2[2] sdb2[3](F)
      1046528 blocks super 1.2 [2/1] [U_]

Dans les deux RAID, un seul disque est actif (U_) et (F) signale le disque défaillant. Avec les deux disques présents et fonctionnels, on verrait UU.

On peut maintenant retirer le disque du RAID :

mdadm --manage /dev/md0 --remove /dev/sdb2
mdadm --manage /dev/md1 --remove /dev/sdb3

Il a bien disparu des deux RAID :

cat /proc/mdstat
md1 : active raid1 sda3[1]
      230554624 blocks super 1.2 [2/1] [U_]

md0 : active raid1 sda2[2]
      1046528 blocks super 1.2 [2/1] [U_]

3. Remplacer le disque

Si la machine le supporte, on remplace le disque à chaud. Le nouveau disque apparaît sans partitions : il faut les recréer avant de reconstruire le RAID.

lsblk
sda             8:0    0 223.6G  0 disk
├─sda1          8:1    0     1M  0 part
├─sda2          8:2    0     1G  0 part
│ └─md0         9:0    0  1022M  0 raid1
│   └─md0p1   259:5    0  1020M  0 part  /boot
└─sda3          8:3    0   220G  0 part
  └─md1         9:1    0 219.9G  0 raid1
    └─md1p1   259:6    0 219.9G  0 part  /
sdb             8:16   0 232.9G  0 disk

On a besoin de gdisk, si ce n’est pas déjà fait :

apt install gdisk

On sauvegarde la table des partitions. Ce n’est pas obligatoire mais très fortement recommandé :

sgdisk --backup=/root/sda.partitiontable /dev/sda
sgdisk --backup=/root/sdb.partitiontable /dev/sdb

En cas de problème, on peut restaurer le schéma avec l’option --load-backup.

On copie ensuite le schéma de partitions de sda vers sdb :

sgdisk -R /dev/sdb /dev/sda

On randomise le GUID du nouveau disque, qui a été copié de sda avec le schéma :

sgdisk -G /dev/sdb

On vérifie que les partitions ont bien été copiées :

lsblk
sdb             8:16   0 232.9G  0 disk
├─sdb1          8:17   0     1M  0 part
├─sdb2          8:18   0     1G  0 part
└─sdb3          8:19   0   220G  0 part

4. Ajouter le disque au RAID

Les partitions sont créées, on reconstruit le RAID :

mdadm --manage /dev/md0 --add /dev/sdb2
mdadm --manage /dev/md1 --add /dev/sdb3

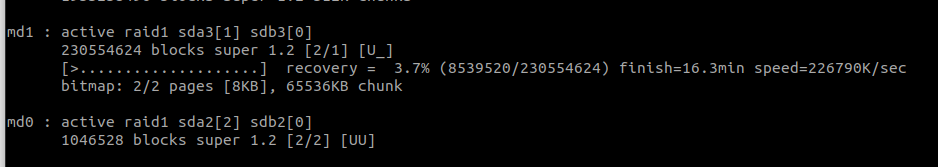

La synchronisation démarre ; on suit son avancement avec :

cat /proc/mdstat

Bien joué, le disque est remplacé !
